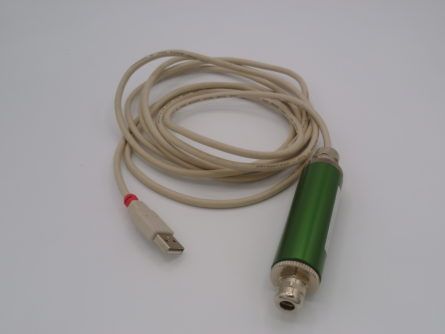

Convertisseur Pont de jauges vers USB Série TR FO USB

Le TR FO USB est un convertisseur pour tous capteurs pont de jauges : force, pression, couple.

Il permet d’effectuer une acquisition simple des valeurs sur un PC.
L’alimentation se faisant directement par le port USB il n’est pas nécessaire de prévoir une alimentation externe pour le capteur.

L’acquisition peut se faire jusqu’à 1200 mesures par seconde.
Un soft d’acquisition modulaire permet d’effectuer le paramétrage, l’acquisition, la visualisation et l’exportation de courbes.

Lorsque plusieurs capteurs sont raccordés sur le même PC (jusqu’à 16 ) il est possible de combiner les valeurs pour définir une courbe spécifique à partir des fonctions mathématiques.

Référence produit : TRFO USB suivant FP TR FO USB Rev A

Disponibilité : 1 semaine

Fiche technique

Consulter

Description détaillée

L’acquisition peut se faire sur les capteurs suivants :

Pont de Jauges :
350 … 5Kohm
Raccordement en 6 fils
Sensibilité de 0..50mV/V
Tension d’alimentation 2.5V/ 5V
Courant d’excitation 45mA
Précision de mesure +/-0.05% de la pleine échelle

Potentiomètre :
Raccordement en 3 fils
Résistance de 1Kohm …..5Kohm
Signal de mesure 5V
Tension d’excitation 5V
Courant d’excitation 45mA
Précision de mesure +/-0.05% de la pleine échelle

Entrée tension DC/DC :
Tension d’excitation 12V
Courant 80mA
Signal de mesure +/-10V
Précision +/-0.05% de la pleine échelle

Option Température PT100 :
Capteur de type PT100
Plage de mesure de -200….600°C
Précision 0.1K
Fréquence de 2 mesures /s

En fonction du soft utilisé la fréquence d’échantillonnage peut aller jusqu’à 1200 mesures/s, avec 16 capteurs en simultané.
